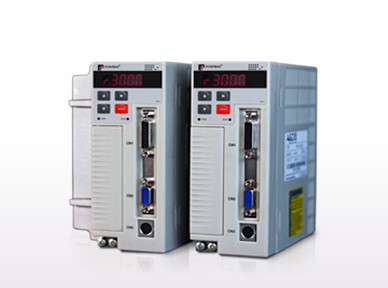

ADSD-S-S系列交流永磁同步伺服驅動器是普傳科技在原有A系列的基礎上，根據市場的需求，新研發的一款經濟型伺服驅動器。適用于高精度的數控機床進給軸、自動化生產線、雕銑機、雕刻機、制袋機等位置控制領域，具有良好的性價比。
|
項目 |
功能 |
規范 |
|
電源 |
電壓頻率等級 |
三相AC 220V，-15%~+10% 50/60Hz |
|
控制性能 |
溫度 |
工作：0~40℃ 貯存：-40~50℃ |
|
濕度 |
工作：40%~80%（無結露） 貯存：93%以下（無結露） |
|
|
防護等級 |
IP20 |
|
|
控制方式 |
PWM正弦波矢量控制 |
|
|
再生制動 |
內置 |
|
|
反饋方式 |
2500線增量式編碼器、省線式編碼器 |
|
|
控制模式 |
位置 |
|
|
模擬量輸入 |
無 |
|
|
數字輸入 |
5個可編程輸入端子（光電隔離），功能是：伺服使能、報警清除、正轉驅動禁止、反轉驅動禁止、正轉轉矩限制、反轉轉矩限制、緊急停機、電子齒輪選擇1、電子齒輪選擇2、位置偏差清除、脈沖輸入禁止。 |
|
|
數字輸出 |
3個可編程輸出端子（光電隔離），功能是：伺服準備好、報警、定位完成、速度到達、電磁制動器、轉矩限制中 |
|
|
編碼器信號輸出 |
信號類型：A、B、Z差動輸出線驅動器，Z信號集電極開路輸出 |
|
|
位置 |
輸入頻率 |
差分輸入：≤500kHz(kpps) 單端輸入：≤200kHz(kpps) |
|
指令模式 |
||
|
電子齒輪比 |
1~32767/1~32767 |
|
|
監視功能 |
轉速、當前位置、位置偏差、電機轉矩、電機電流、指令脈沖頻率等 |
|
|
保護功能 |
超速、過壓、過流、過載、制動異常、編碼器異常、位置超差等 |
|
|
特性 |
速度頻率響應 |
＞300Hz |
|
速度波動率 |
＜±0.03%（負載0~100%） 0.02%（電源-15%~+10%） |
|
|
調速比 |
1:5000 |
|
儲存環境條件
本產品在安裝之前必須置于其包裝箱內，若該機暫不使用，為了使該產品能夠符合本公司的保固范圍內及日后的維護，儲存時務必注意下列事項：
必須置于無塵垢，干燥之位置
儲存位置的環境溫度必須在-20℃到+60℃范圍內
儲存位置的相對濕度必須在0%到93%范圍內，且無結露
避免儲存于含有腐蝕性氣、液體之環境中
最好適當包裝存放在架子或臺面上
安裝環境條件
本產品控制器使用環境溫度為0℃~40℃。若環境溫度超過40℃以上時，請置于通風良好之場所。長時間運轉建議在40℃以下的環境溫度，以確保產品的可靠性能。如果本產品裝在配電箱里，那配電箱的大小及通風條件必須讓所有內部使用的電子裝置沒有過熱的危險。而且也要注意機器的震動是否會影響配電箱的電子裝置。除此之外，使用的條件也包括：
無發高熱裝置的場所；
無水滴、蒸汽、灰塵及油性灰塵的場所；
無腐蝕、易燃性之氣、液體的場所；
無漂浮性塵埃及金屬微粒的場所；
堅固無振動的場所；
無電磁雜訊干擾的場所；
本產品電機使用環境溫度為-20℃~50℃
伺服驅動器適用于高精度的數控機床進給軸、自動化生產線、機械制造業等工業控制自動化領域。
用戶手冊|ADSD-S-S系列交流永磁同步伺服驅動器&電機選型手冊（中文版）
宣傳樣本|ADSD-S-S系列交流永磁同步伺服驅動器&電機樣本（中文版）
